Kulukaalutlustel pidevat seisukorra jälgimist kasutatakse tavaliselt ainult nende masinate puhul, mis on tootmisprotsessi jaoks otseselt kriitilised. Tootmistööstuses ei ole seetõttu harvad juhtumid, kus kuni 95 protsenti kõigist tootmisüksuse riistvaradest jäetakse kas täielikult järelevalveta või jälgitakse ainult perioodiliselt.

OPTIME on põhjalik ja automatiseeritud masinasõlmede seiresüsteem. Asjade interneti (ehk IoT – Internet of Things) põhimõttel disainitud lahendus aitab läheneva rike ennetada. Juhtmevaba (NFC) anduritest ja lüüsist koosnev võrk, võimaldab end ükskõik kuidas skaleerida. Kõik andmed analüüsitakse Schaeffleri poolt arendatud algorütmiga ja kogutakse spetsiaalses rakenduses. Selline lahendus võimaldab jälgida kõike sõlmi kõigest ühest arvutist või nutitelefonist. OPTIME võib säästa umbes 50 protsenti kulusid võrreldes manuaalse järelevalvega. Samuti pakub see parema kvaliteediga seisukorra jälgimist kui enamik juhtmevabasid online CMS-süsteeme tänu oma keerulisele tehisintellektipõhise analüüsile. OPTIMEi saab kasutada paljude seadmete jaoks, mille seisundi jälgimine ei olnud varem äriliselt tasuv, mistõttu on see esimene lahendus, mis suudab anda masinate olekutest tõeliselt terviklikku ülevaadet, mis hõlmab kõiki alamsüsteeme ja abiseadmeid.

Kuidas see töötab?

Paigalda

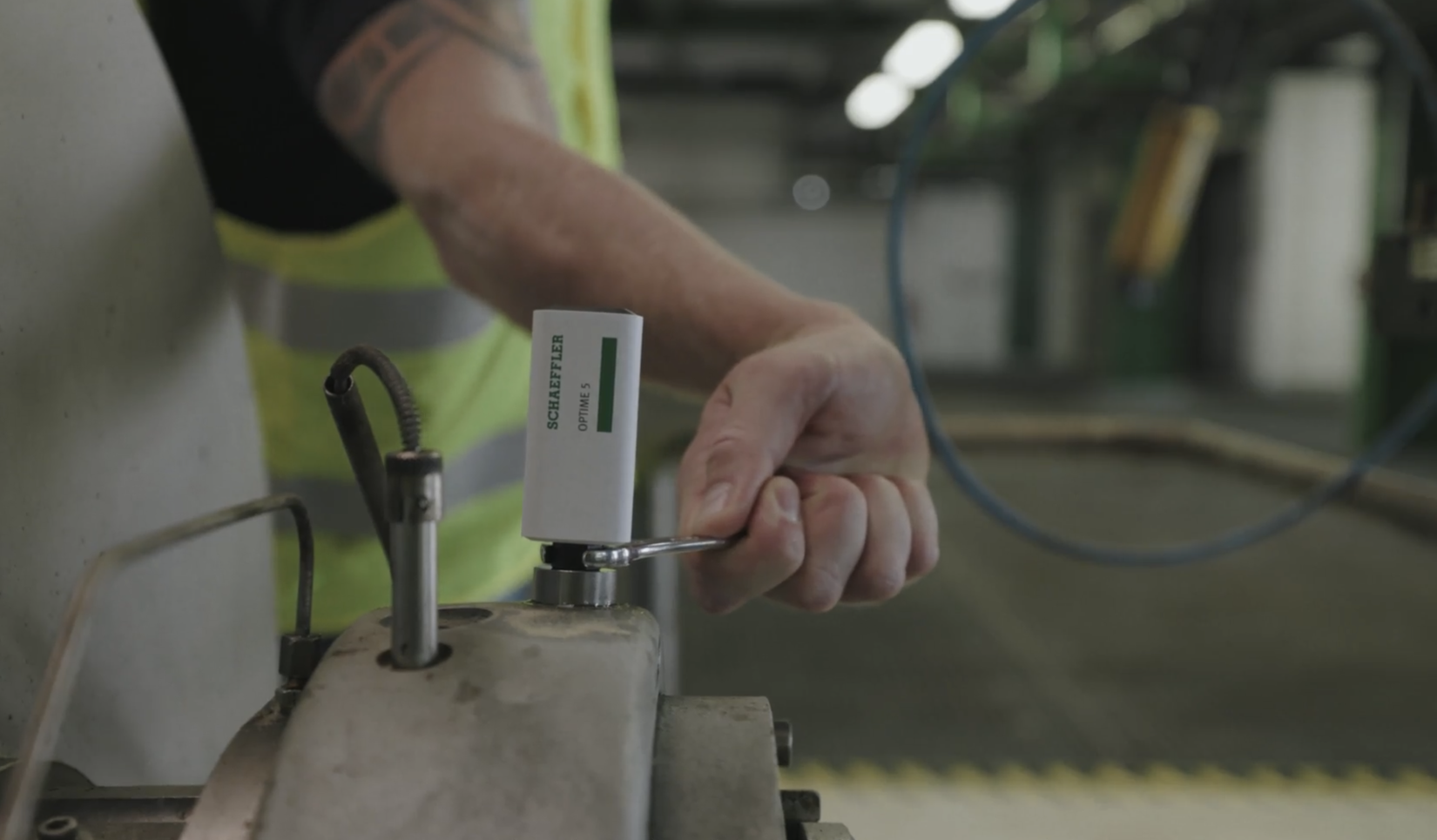

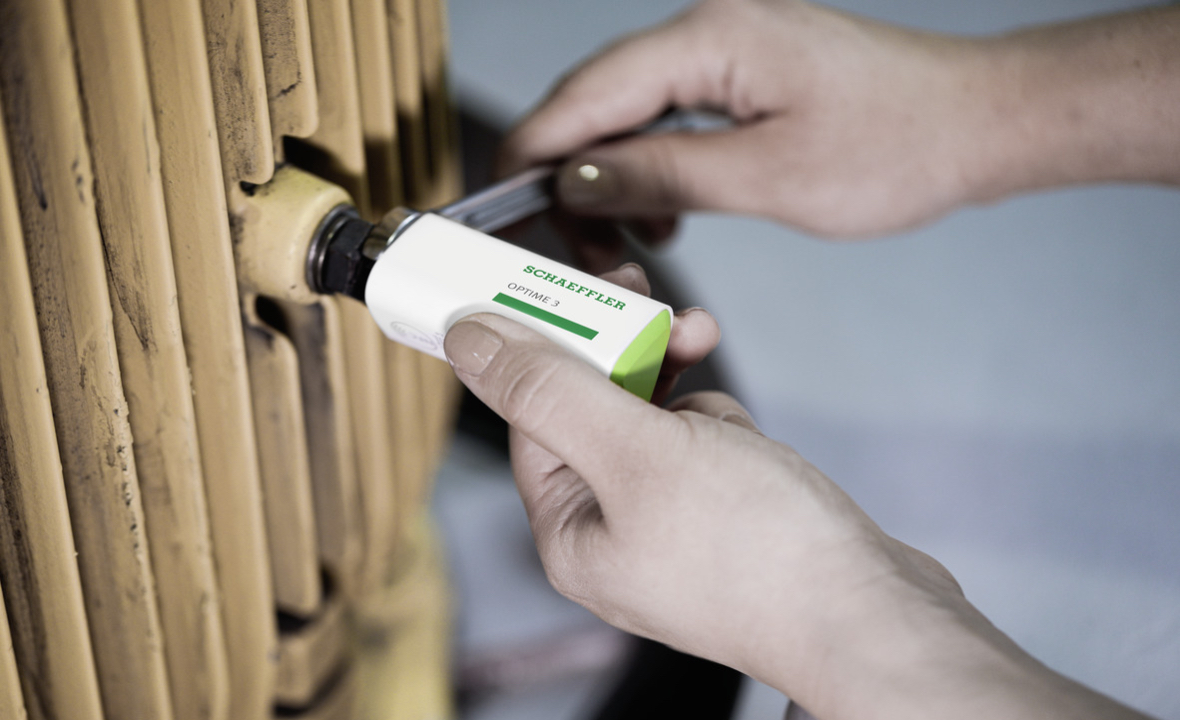

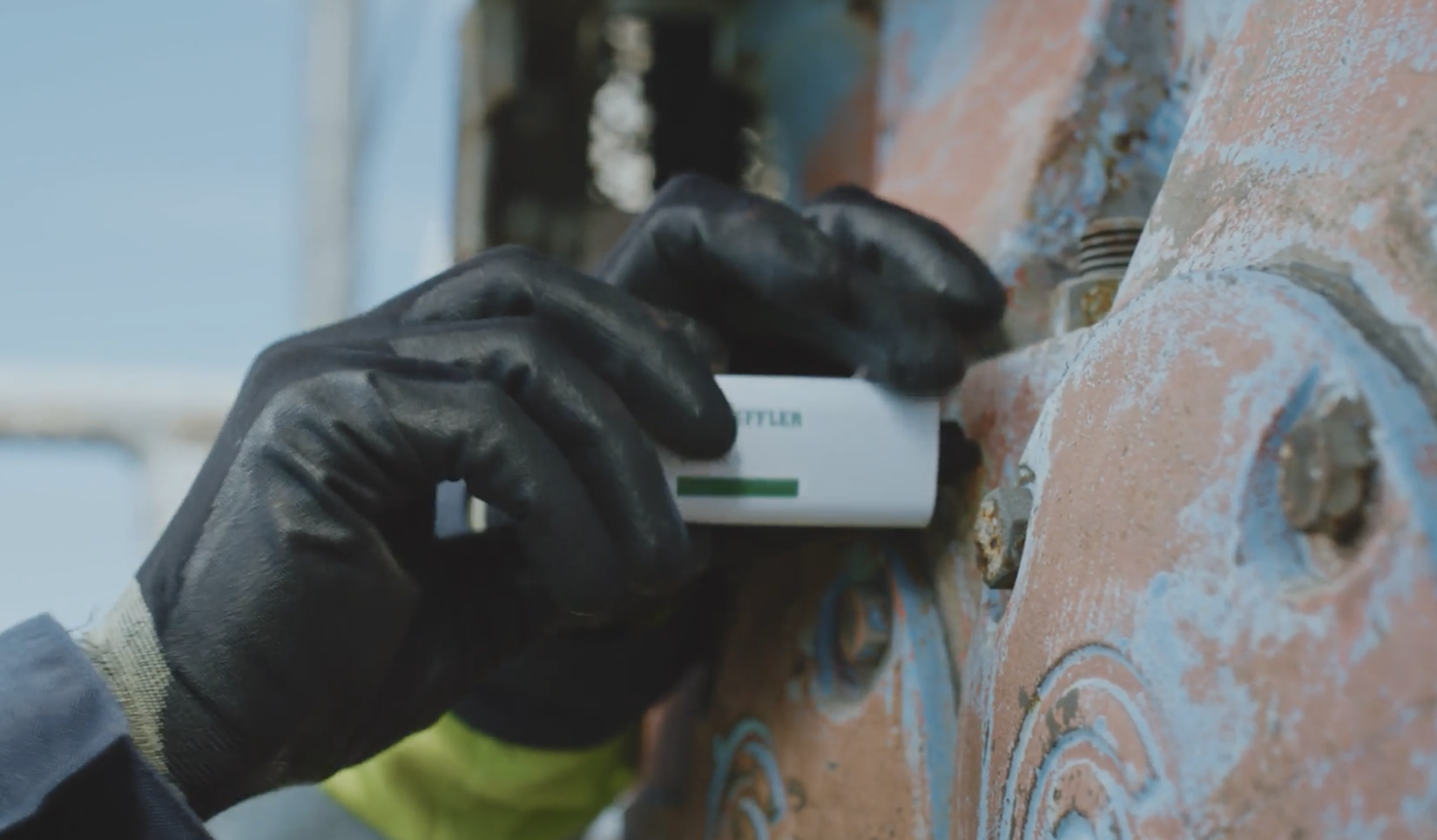

Vibratsiooniandurid kinnitatakse otse seadme või masinasõlme külge keermeühenduse või liimi abil ja need aktiveeritakse mobiilrakendusega. Kõik paigaldatud andurid moodustavad ühtse võrgu ning edastavad masina KPI, vibratsiooni ja temperatuuri andmeid lüüsi kaudu OPTIME pilvesse.

Seadista

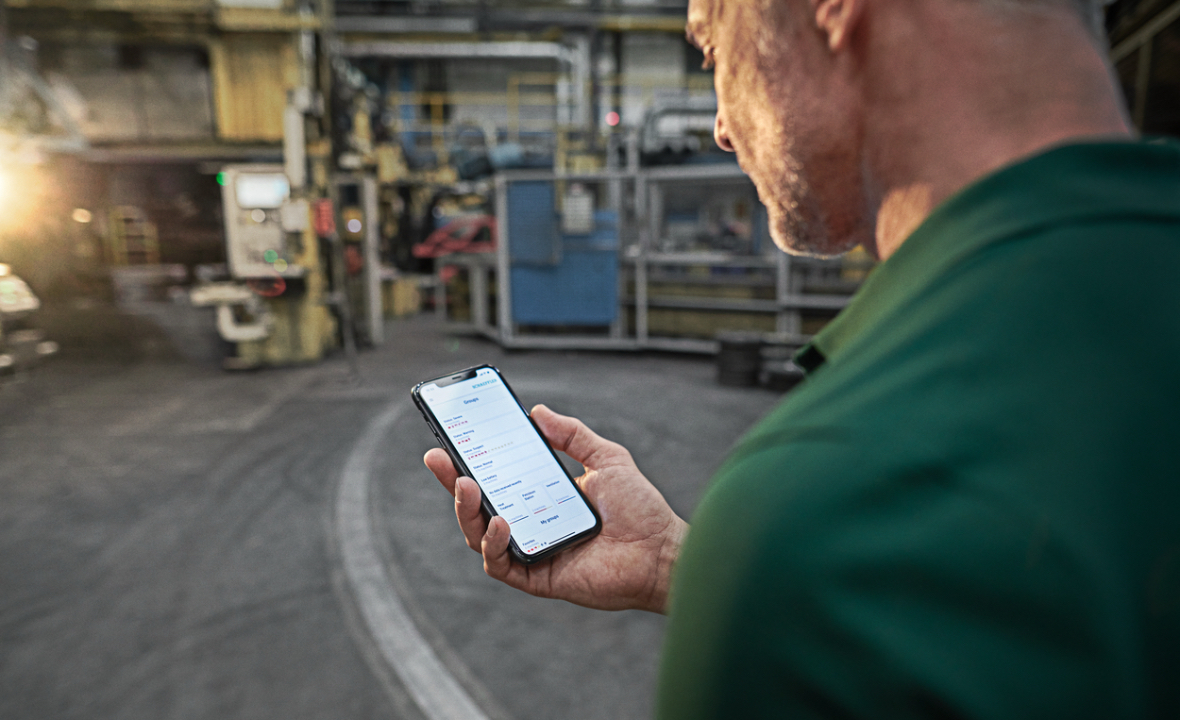

Tehisintellekt analüüsib andmeid ja tulemused kuvatakse mugava mobiil- või veebibrauseripõhilises rakenduses, mis toetab väga laia valikut lõppseadmeid. Kasutajaliides esitab analüütikat ja visualiseerib vahejuhtumite tõsidust, häireseisundeid ja muud teavet.

Ennusta

Süsteem annab varajase hoiatuse masinaosade tasakaalustamatuste kohta. OPTIME süsteemiga saavad hooldusmeeskonnad konkreetseid soovitusi vajalike parandusmeetmete kohta, mis võimaldab õigeaegselt ja kulutõhusalt planeerida hooldustöid, tööjõunõudeid ja varuosade hankeid.

Tarkvara

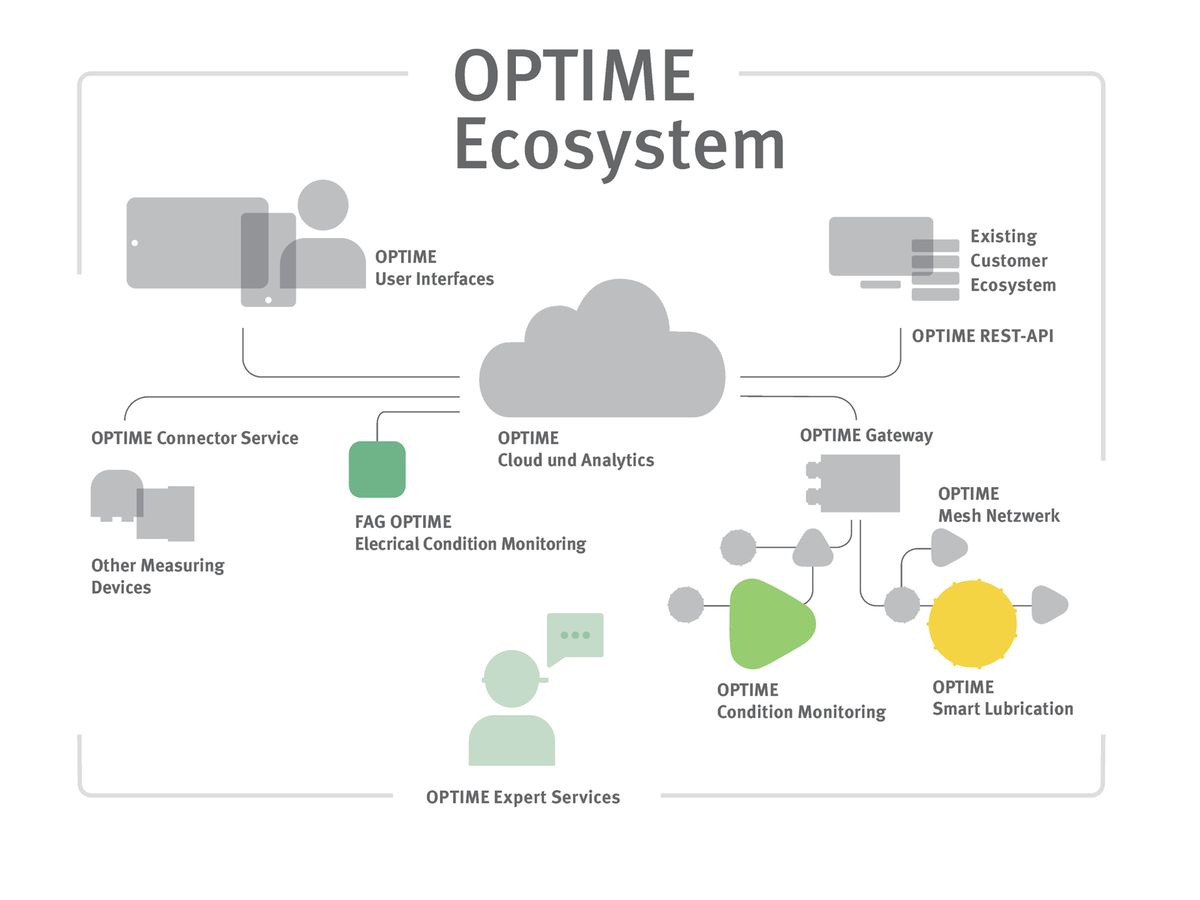

Oma arvutusvõimsuse ja mahutavusega kogub pilve komponent tohutul hulgal andmeid ning valmistab need ette kergemaks mõistmiseks ja töötlemiseks. OPTIME REST-API abil on lihtne kogu ökosüsteemi ühendada kliendi olemasolevate varahaldussüsteemidega ja andmebaasidega. OPTIME Expert Services täiendavad ökosüsteemi juurdepääsuga koolitustele ja Schaeffler ekspertide tugiteenustele. OPTIME Connector Service abil saab OPTIME keskkonna ühendada SmartCheck või ProLink ja teiste Schaeffler nutirakendustega.

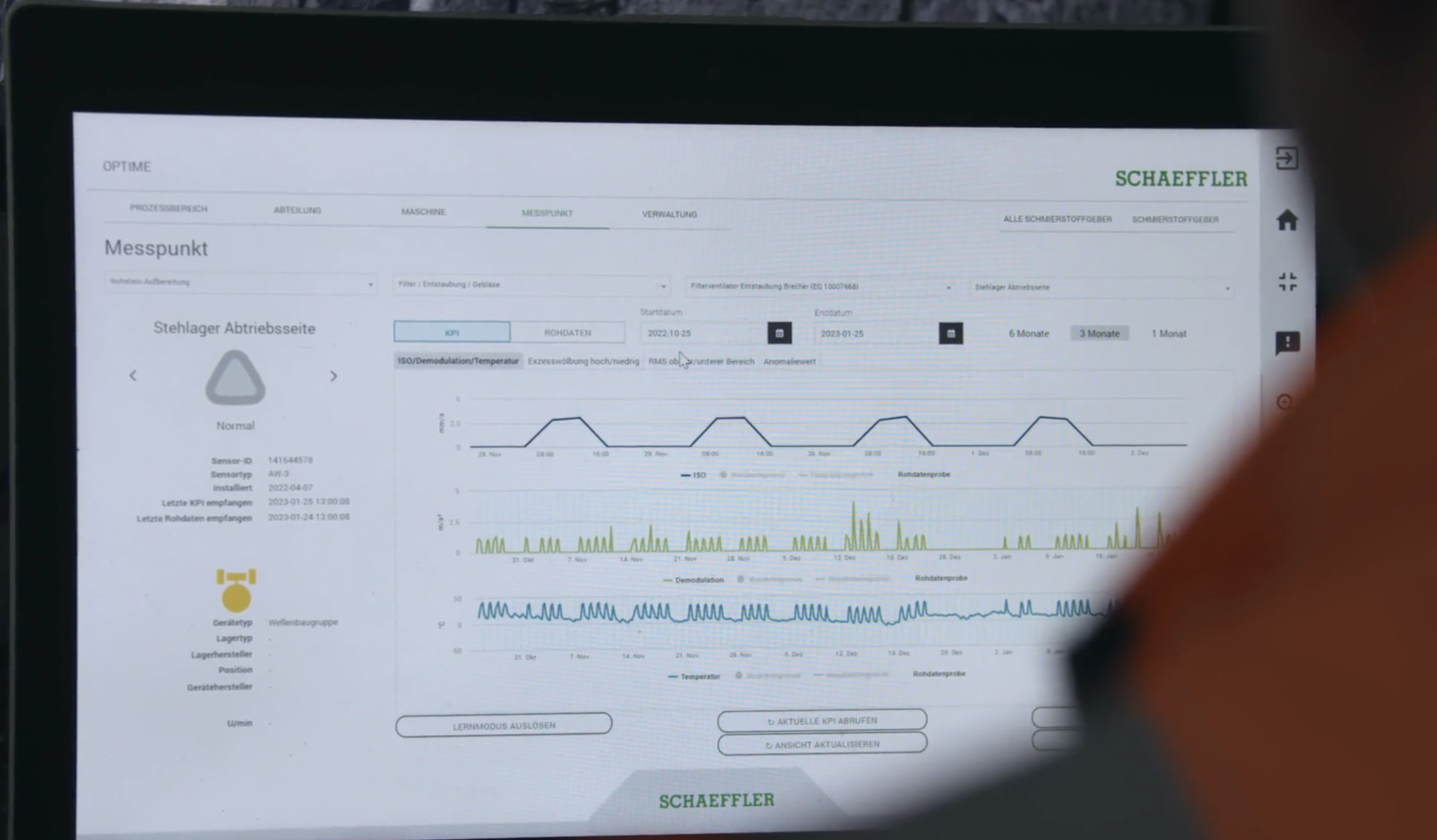

Kasutajaliides

Mobiil- või veebibrauseripõhiste kasutajaliideste abil saab kasutaja oma seadmete olekust täielikku ülevaadet.

Peamenüü juurdepääsuga haldusfunktsioonidele ning kasutusjuhenditele

Kiirvaade seadmetest tulevatest häiretest ja riketest

Gruppeeritud andurite ja määrdeseadmete loetelu; näitab kas andur on töökorras, õpperežiimis, tühjakslaaditud või rikkis

Masinate/seadmete võrgu struktuuri visualiseerija probleemide kiireks lokaliseerimiseks

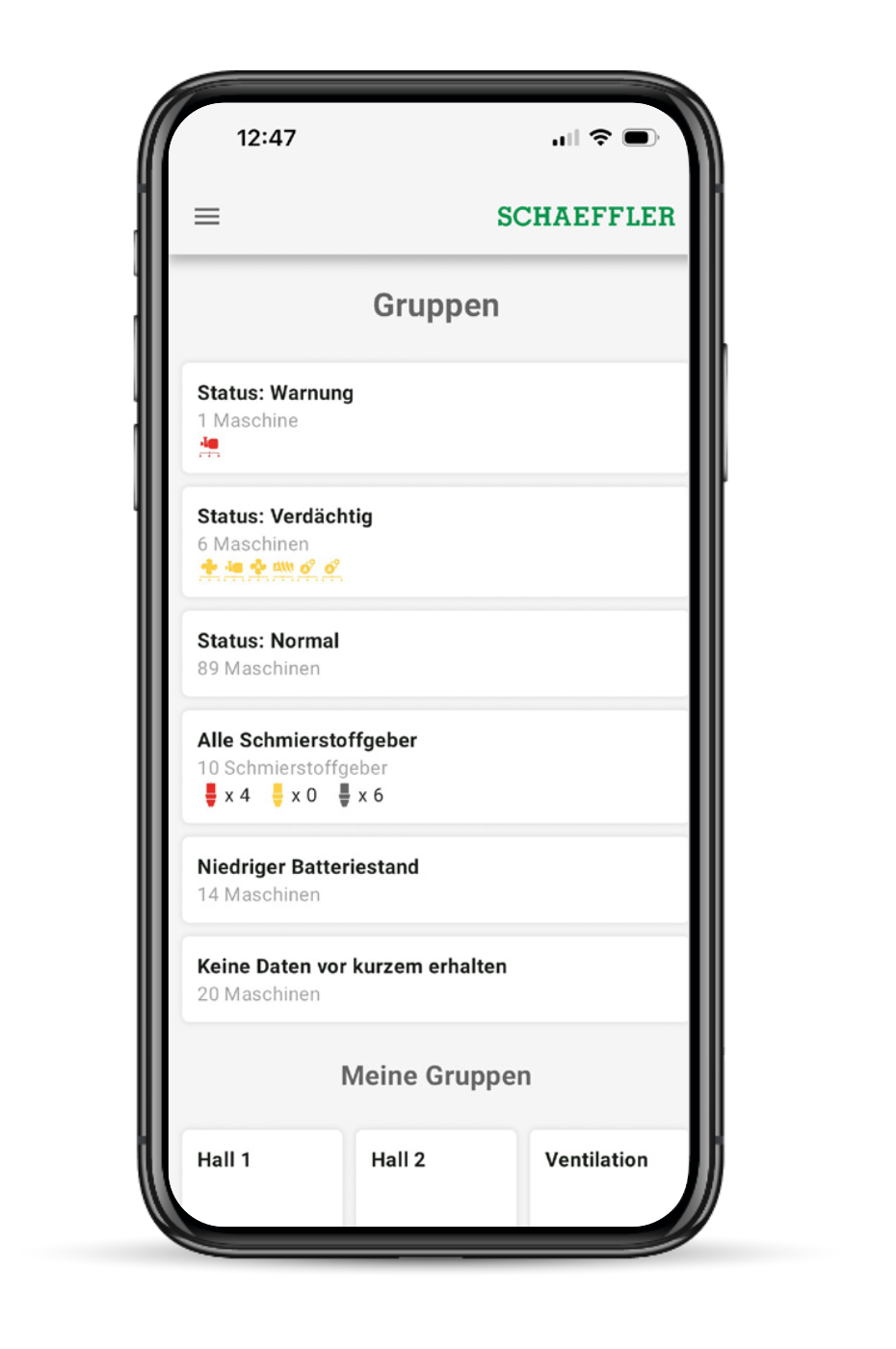

Häirete ja seadmete gruppide kasutajaliides

Süsteem jagab häireid gruppideks:

– Tõsine: Masin näitab tõsiseid kahjustusi. Neid masinaid tuleks vajadusel kontrollida ja parandada
– Hoiatus: Kontrollige masinat ja planeerige remonditööd järgmise regulaarse hooldusintervalli jaoks
– Kahtlustatav: Jälgige seisundit, kohest tegutsemist pole vaja
– Aku olek: Madala akutasemega andurid
– Leviala olek: Andurid, mis on võrguühenduseta või pole viimase 24 tunni jooksul andmeid edastanud
– Määrdeseadmed: Määrdeaineandurite olekud. Lisaks täitetasemele ja padruni vahetamiseni jäänud ajale kuvatakse ka määrimisega seotud probleemsed tööolekud

Samuti saab kasutaja jagada oma seadmeid gruppideks:
– Masinatüübi põhiselt
– Tootmisüksuse põhiselt
– Asukoha põhiselt

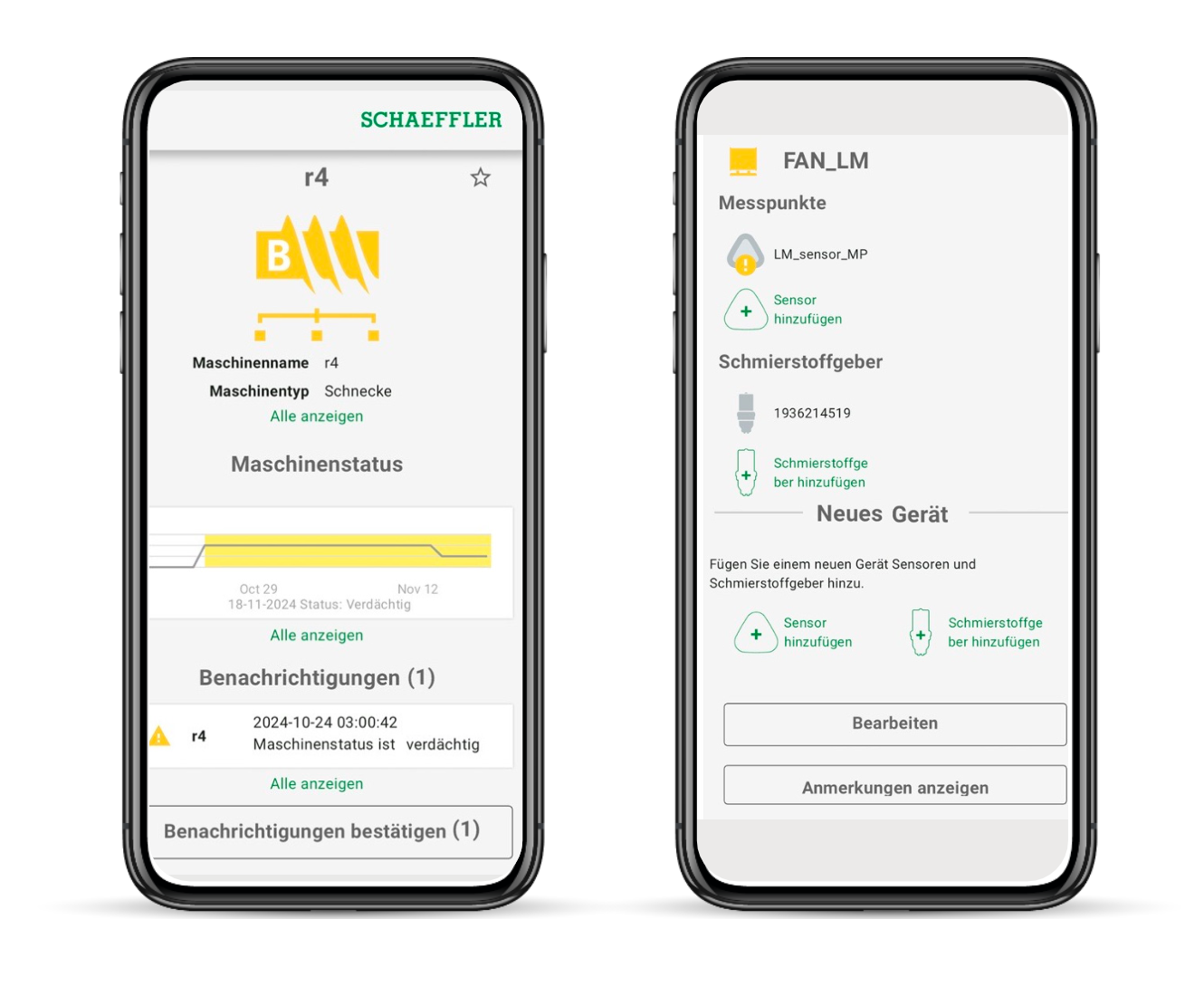

Masinahalduse kasutajaliides

Masina haldusmenüüs on võimalik tutvuda masinaga seotud teabega:
– Masina üldandmed ja olek
– Aktiivsed häired
– Masinaga ühendatud andurid

Masina oleku allmenüüst saab:
– Häireteateid vaadata
– Masina andmeid muuta
– Masina logi vaadata
– Logisse märkuseid lisada
– Masinaga ühendatud andurite või määrijate haldusmenüüsse navigeerida
– Anduri või määrija lisada
– Ekspertanalüüsi taotleda

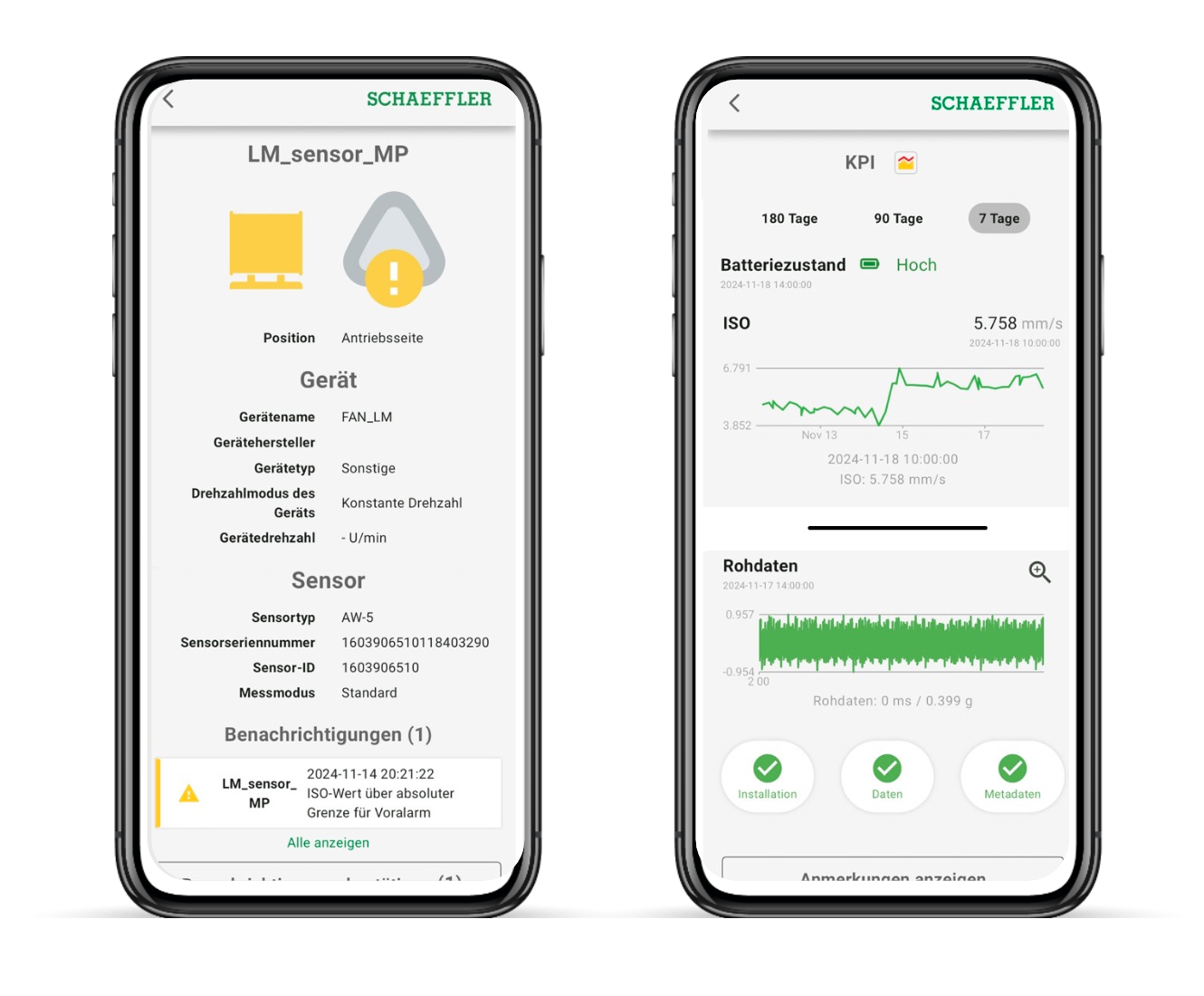

Anduri halduse kasutajaliides

Anduri haldusmenüüs on võimalik tutvuda anduri seotud teabega:
– Anduri üldandmed ja olek
– Aktiivsed häired
– KPI-sid

Anduri oleku allmenüüst saab:
– Häireteateid kinnitada
– Anduri andmeid muuta
– Anduri logi vaadata
– Logisse märkuseid lisada
– Uusi KPS-id ja toorandmeid taotleda

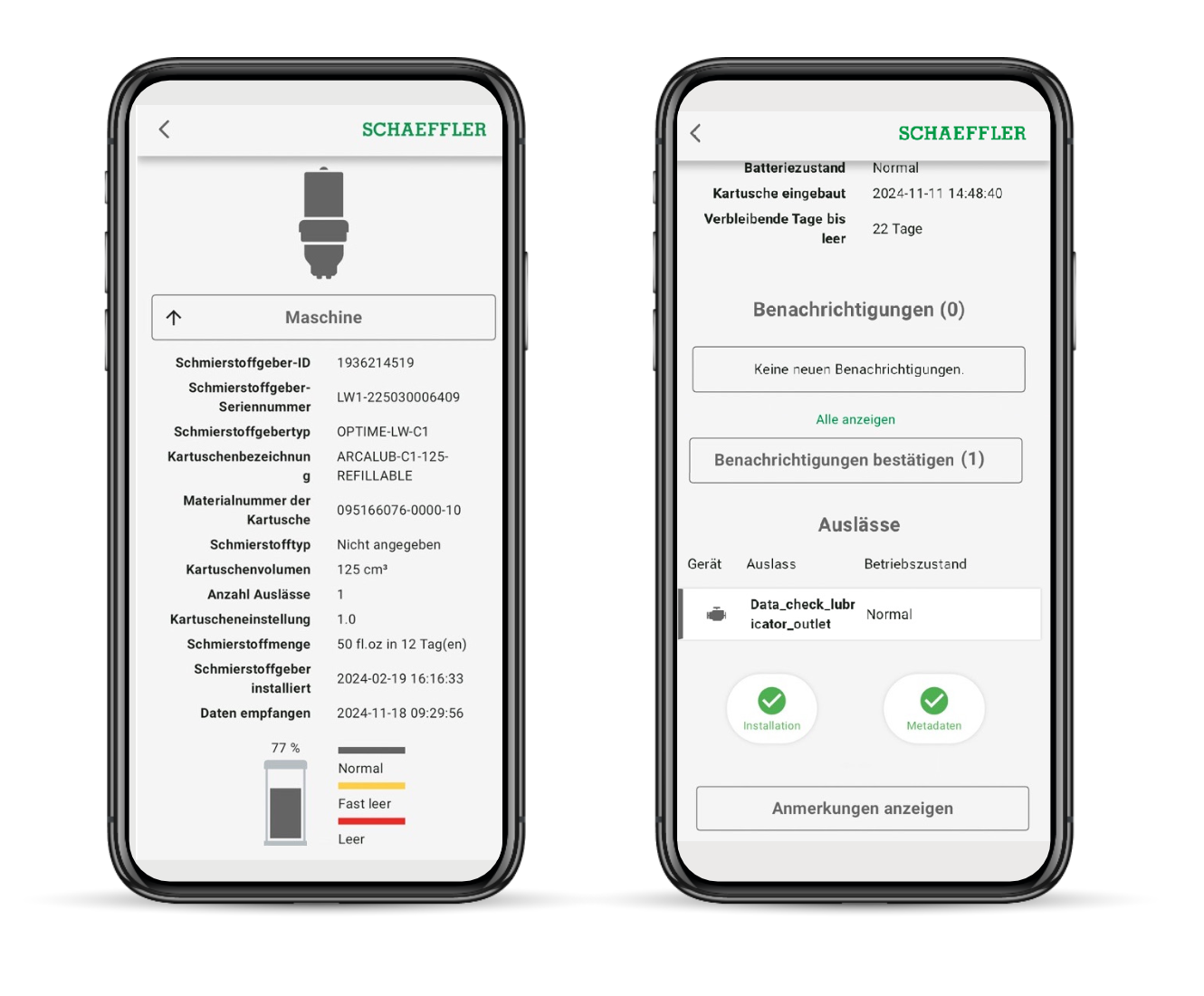

Määrdeseadme halduse kasutajaliides

Määrdeseadme haldusmenüüs on võimalik tutvuda määrija seotud teabega:
– Määrija üldandmed ja olek
– Kasetti olek
– Aktiivsed häired

Määrija oleku allmenüüst saab:
– Häireteateid vaadata
– Määrdeseadme ja väljundi andmeid muuta
– Doseerimise seadeid muuta
– Kasetti vahetada
– Määrdeseadme aktiveerida/deaktiveerida
– Märkuseid kuvada

Riistvara

OPTIME 3, OPTIME 5 või OPTIME 5 Ex juhtmevaba anduritega saab klient oma seadmeid jälgida isegi ohtlikes piirkondades – olenemata asukohast.

OPTIME 3

2 Hz – 3 kHz sensor
Mõõtmissagedus 1s
Mõõtetelg X
Kuni 3000 p/min

Tüüpilised seadmed: mootorid, generaatorid, ventilaatorid, pukklaagrid

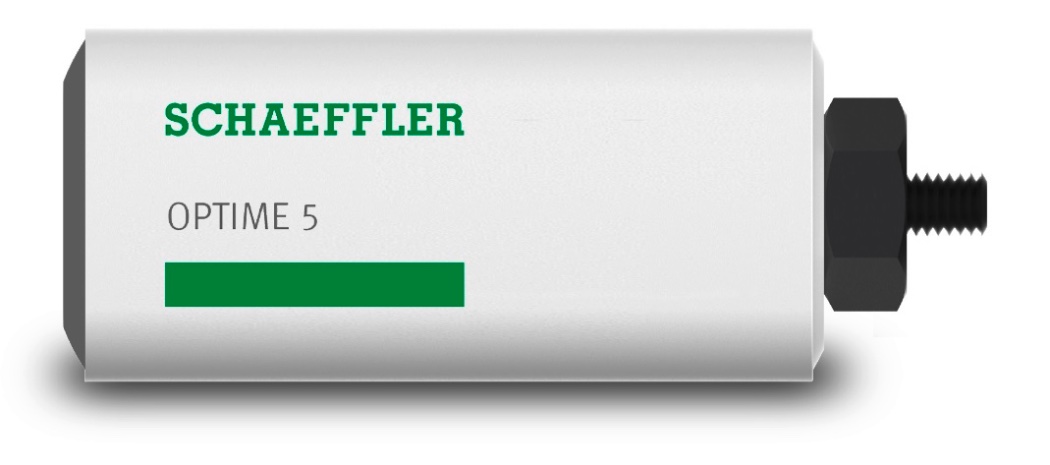

OPTIME 5

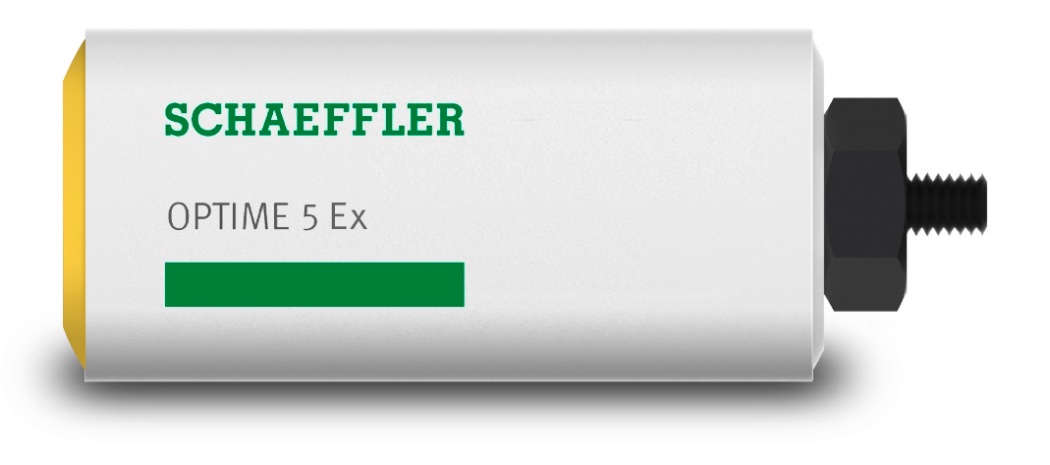

OPTIME 5 Ex

2 Hz – 5 kHz sensor
Mõõtmissagedus 3s
Mõõtetelg XYZ
Kuni 5000 p/min

Tüüpilised seadmed: pumbid, reduktorid, väikesed käigukastid, kompressorid, kliimaseadmed

OPTIME 5 Ex mudel on mõeldud kasutamiseks ohtlikes tsoonides ATEX/IECEx Zone 1/21

Ühised omadused:

Sisseehitatud Li-SOCl₂ patarei
Aku mahtuvus 3600 mAh
Keskmine eluiga kuni 5 aastat

Polükarbonaadist korpus
Kaitseklass IP69k
M6 kinnituspolt AISI 316

Töötemperatuurid -40 °C kuni +85 °C

Amplituudivahemik ±2/±4/±8/±16 g

Side mobiilrakendusega NFC
Side lüüsiga Wirepas Mesh 2.4 GHz ISM
Ulatus kuni 100m

Aja lainekuju 24 tundi
Mõõtmistsükkel KPI 6 korda päevas
ISO_VELOCITY/DeMod/Temperatuur
Kurtosis_Low/Kurtosis_High
RMS_Low/RMS_High

Sertifikatsioon CE, ANATEL, ANRT, COC, CRC, FCC, IC, ICASA, IFETEL, IMDA, KC, MIC, MOC, NBTC, NCC, NTC, RCM, SDPPI, SIRIM, SRRC, SUBTEL, TDRA, UKCA, WPC

NB! Andurid on ühekordsed ning pärast eluea lõppemist (aku tühjenemist) kuuluvad utiliseerimisele.

OPTIME Gateway lüüs kogub andmeid anduritelt. See on eraldiseisev seade, mis loob turvalise pilveühenduse ilma kliendi olemasoleva IT/OT võrgu liitumiseta. Lüüs konfigureerib võrgu ise, tarbib vähe energiat ja tagab suure leviala.

OPTIME Gateway
OPTIME Gateway Ex

Esimese põlvkonna lüüs

SIM kaart Micro-SIM (3FF)
Side anduritega Wirepas Mesh 2.4 GHz ISM
Side pilvega 2G LTE CAT M1; LTE-Stick: GSM, UMTS, LTE (vaikimisi); Wi-Fi 2.4 GHz; Ethernet RJ45

Andurite maks. kogus 50 tk

Kaitseklass IP 66/67 (standard mudel); IP 66, Nema 4X (Ex mudel)

Töötemperatuurid -20 °C kuni +50 °C (standard mudel); -20 °C kuni +55 °C (Ex mudel)

Toide 85-264 VAC; 47-440 Hz
Tarbimine 30 VA (maks.)

Standard anduri sertifikatsioon CE (EU Directive 2014/53/EU), ANATEL, ANRT, COC, CRC, FCC, IC, ICASA, IFETEL, IMDA, KC, MIC, MOC, NBTC, NCC, NTC, RCM, SDPPI, SIRIM, SRRC, SUBTEL, TDRA, WPC
Ex anduri sertifikaatsioon: ATEX/IECEx Zone 2/21, CCC, QPS, ECAS Ex, INMETRO, KCs, MASC, PESO

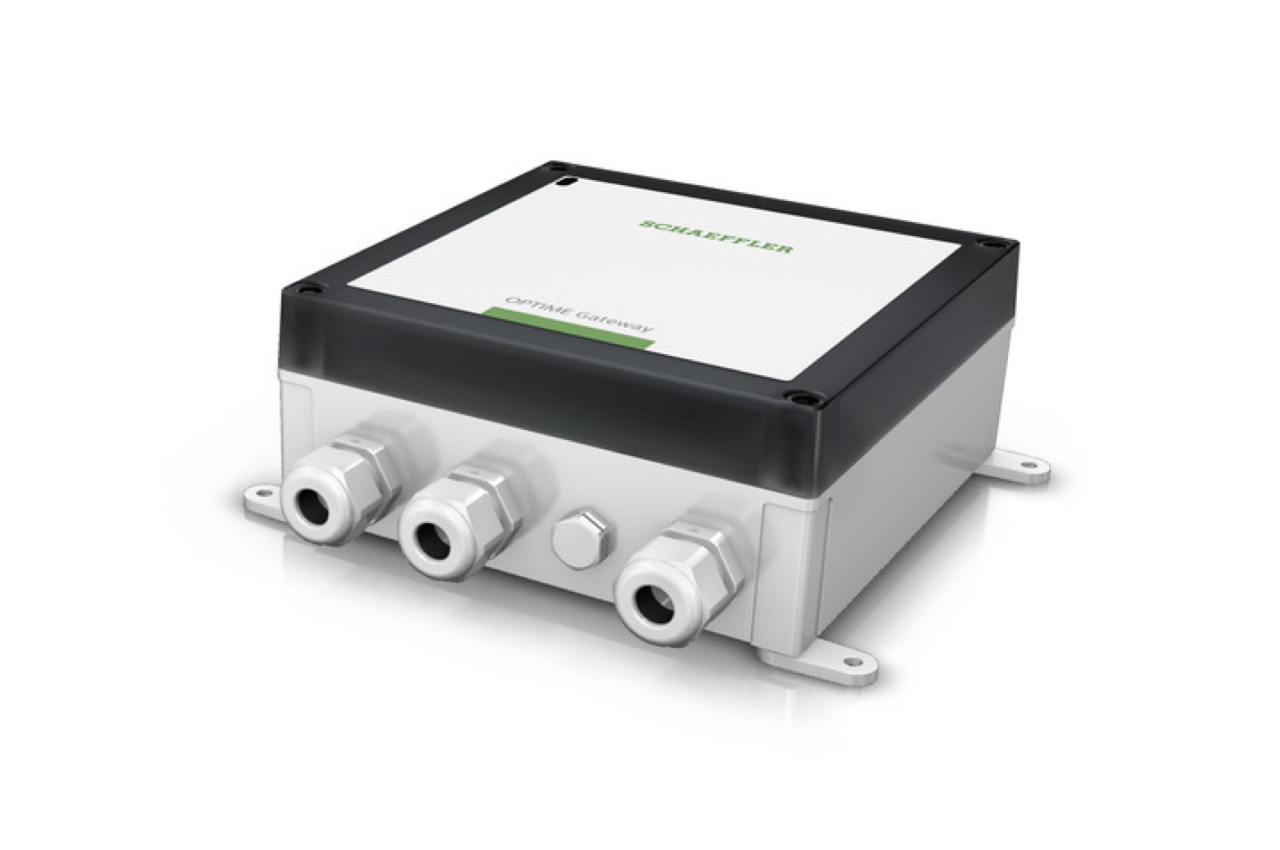

OPTIME Gateway 2
OPTIME Gateway 2 Ex

Uue põlvkonna lüüs

SIM kaart Micro-SIM (3FF)
Side anduritega Wirepas Mesh 2.4 GHz ISM
Side pilvega LTE, UMTS, GSM (integreeritud); Wi-Fi 2.4 GHz; Ethernet RJ45

Andurite maks. kogus 50 tk

Kaitseklass IP 66, Nema 4X (standard ja Ex mudelid)

Töötemperatuurid -20 °C kuni +70 °C (standard mudel); -20 °C kuni +55 °C (Ex mudel)

Toide 100-240 VAC (±10 %); 50/60 Hz
Tarbimine 20 VA

Standard anduri sertifikatsioon CE (EU Directive 2014/53/EU), FCC conform
Ex anduri sertifikaatsioon: ATEX/IECEx Zone 2/21, CCC, QPS, ECAS Ex, INMETRO, KCs, MASC, PESO

Ärge unustage määrida

OPTIME C1 ja OPTIME C4 automaatmäärijad on OPTIME süsteemi laiendus. Kasutajaliidese kaudu saab õigeaegselt kõiki andmeid ja hoiatusi masinasõlme määrimise kohta. OPTIME C1 automaatmäärija annab ka võimaluse kasutada teiste tootjate kasette.

OPTIME C1

Elektromehaaniline ajam
Töörõhk kuni 10 bar

Mahu mõõtmine määrimisintervalli kohta 0.5 cm³
Mahu mõõtmine päevas 0.17 kuni 8.3 cm³
Ajamõõtja 1 kuni 12 kuud
Kasseti maht 60, 125 või 250 cm³
Määrde tüüp kuni NLGI 2 või õli > 68 mm²/s

PET termoplastist korpus
G_^1/4 kinnituspolt
Kaitseklass IP68

Töötemperatuurid -10 °C kuni +55 °C

Side mobiilrakendusega NFC
Side lüüsiga Wirepas Mesh 2.4 GHz ISM
Ulatus kuni 100m

Toide 6V patareipakk 2,3 Ah (vahetatav)

Adapter teiste tootjate kassetide jaoks

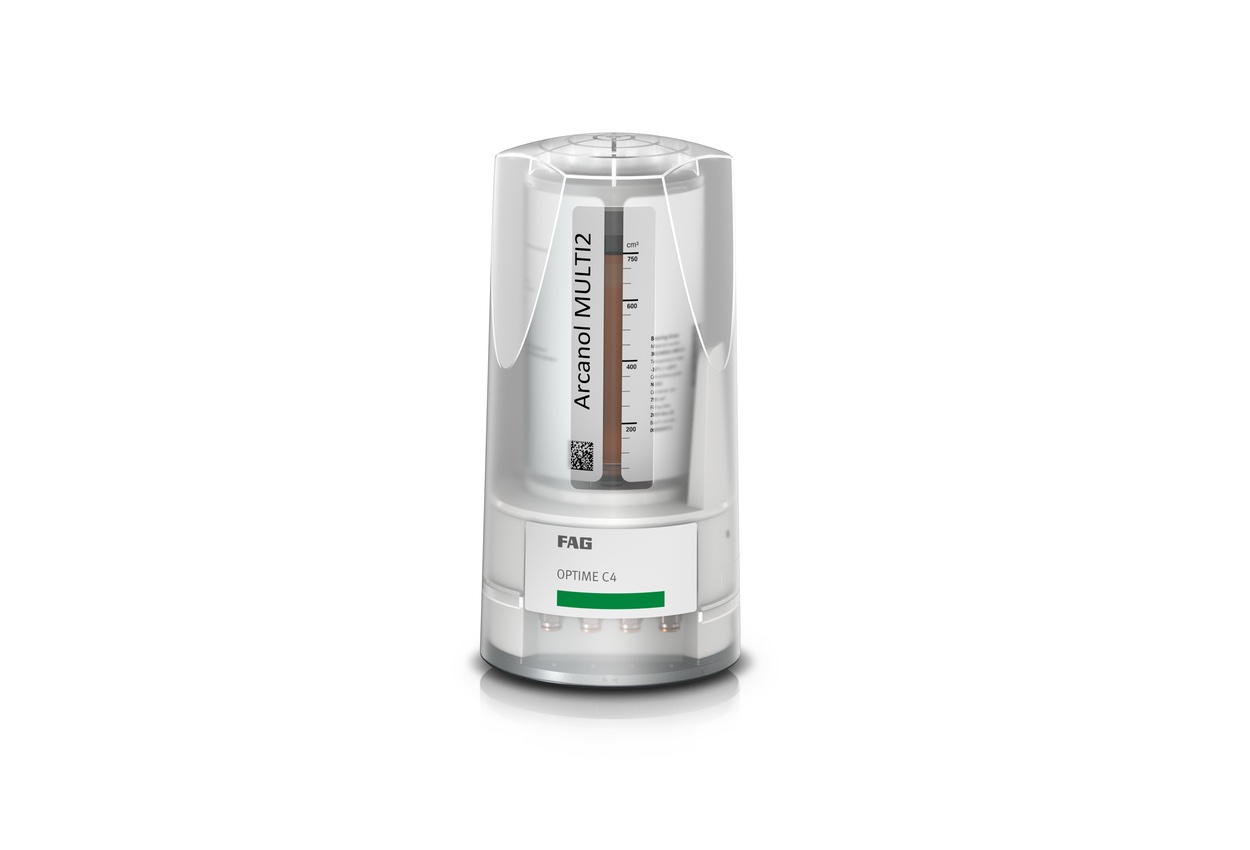

OPTIME C4

Elektromehaaniline ajam; kolbpump
Töörõhk kuni 70 bar

4 väljalaskeava 6mm “push-in” liitmikutega PA- või metallvoolikute jaoks

Mahu mõõtmine väljalskeava kohta 0.12 cm³ (+0.012/−0.012 cm³)
Kasseti maht 400 või 700 cm³ või kuni 850 cm³ õlimahuti
Määrde tüüp kuni NLGI 2 (Arcanol määrded kuni NLGI 3) või õli 68 – 1500 mm²/s; teiste tootjate määrded ei tohi sisaldada tahkeid osakesi, v.a. PTFE määrded

PA termoplastist korpus
Kaitseklass IP66

Töötemperatuurid -20 °C kuni +70 °C

Side lüüsiga Wirepas Mesh 2.4 GHz
Ulatus kuni 60m
NFC side 13.56 MHz

Toide DC 24 V (±1,2 V)

Kliendikogemus

Teenused

Kavial on OPTIME süsteemide ainutarnija Eestis. Koostöös Schaeffler ettevõttega pakume kõigile oma klientidele esmast koolitust, paigaldust ja tehnilist kaugtuge. Teenuse täishind sisaldab esmast paigaldus- ja seadistamistasu (sh koolitus), igakuist teenustasu ning tasu andurikomplektide eest.

Kui olete huvitatud seiresüsteemi juurutamisest oma ettevõttes, võtke meiega julgelt ühendust. Meie eksperdid jagavad hea meelega üksikasjalikumat teavet OPTIME keskkonna kohta.

Materjalid

OPTIME teemaleht Schaeffler medias portaalis

OPTIME .pdf kataloog

OPTIME tarkvara .pdf kataloog

OPTIME C4 .pdf kataloog

Allikas: Schaeffler Technologies AG & Co. KG
