Laagrimäärded

Schaeffler, NTN-SNR laagrimäärded

Schaeffler Arcanol määrete veebikataloog
Schaeffler Arcanol määrete .pdf kataloog
Schaeffler laagrimäärete infoleht
Schaeffler laagrimäärete valimisjuhend
NTN-SNR määrete veebikataloog
Schaeffler määrete tehnilised omadused
Määre Kasutusala Töötemperatuur; °C Paksendi Alus Konsistents; NLGI Viskoossus temperatuuril +40°C; mm2/s

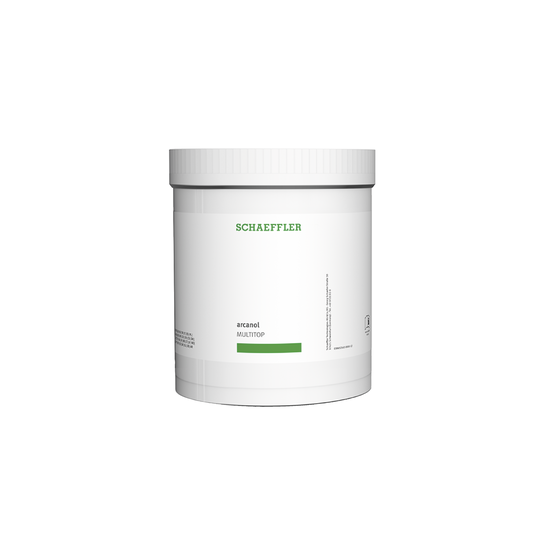

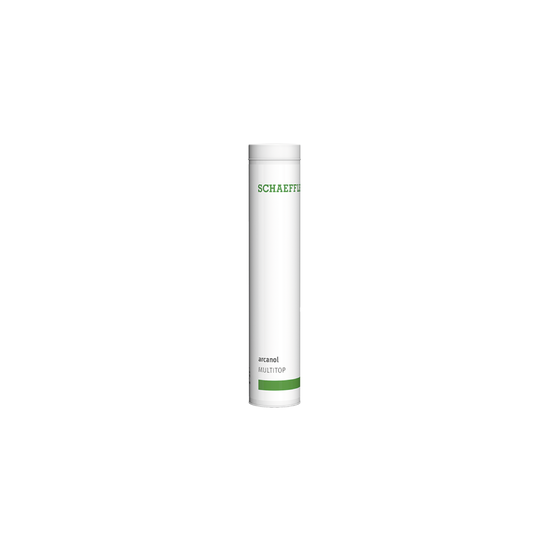

MULTITOP üldotstarbe; autondus, spindlid; ehitustehnika -50 – +140 Liitiumseep Osaliselt sünteetiline õli 2 82

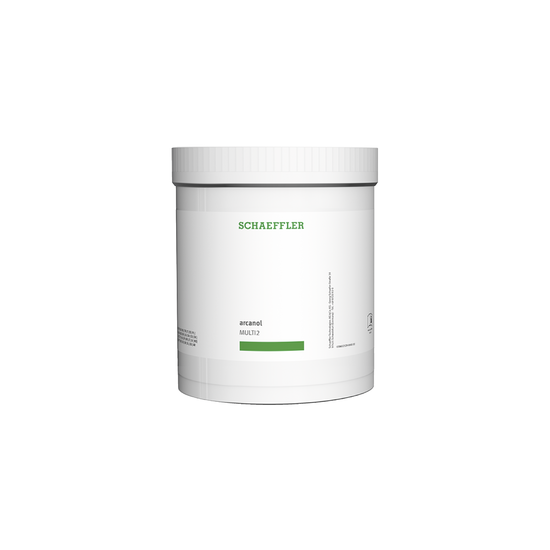

MULTI2 üldotstarbe; kuullaagrid välisläbimõõduga kuni 62 mm; põllumajandustehnika -30 – +120 Liitiumseep Mineraalõli 2 110
MULTI3 üldotstarbe; kuullaagrid välisläbimõõduga alates 62mm; ventilaatorid -30 – +120 Liitiumseep Mineraalõli 3 80
LOAD150 kuul-, rull-, nõellaagrid; lineaarliikumise süsteemid -20 – +140 Kompleksne liitiumseep Mineraalõli 2 160

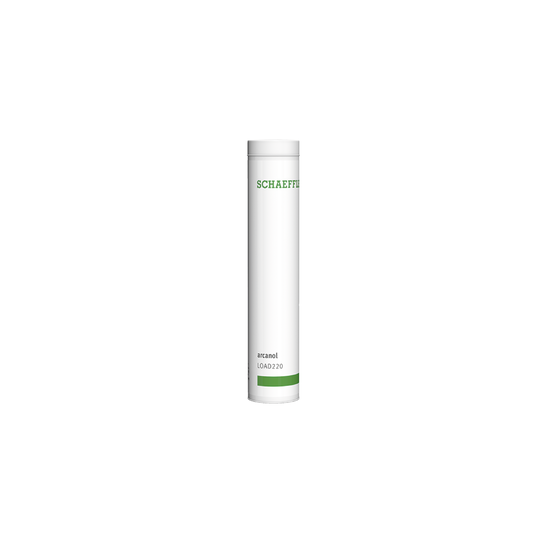

LOAD220 paberitööstus; raudteetehnika -20 – +140 Liitium/kaltsiumseep Mineraalõli 2 245
LOAD400 kuul-, rull-laagrid; ehitustehnika; tuulikud -40 – +130 Liitium/kaltsiumseep Mineraalõli 2 400
LOAD460 kuul-, rull-laagrid; tuulikud -40 – +130 Liitium/kaltsiumseep Mineraalõli 1 400
LOAD1000 kaevandustehnika; ehitustehnika; tsemenditehase masinad -30 – +130 Liitium/kaltsiumseep Mineraalõli 2 1000
TEMP90 elektrimootorid; autondus -40 – +160 Polükarbamiid Osaliselt sünteetiline õli 3 148

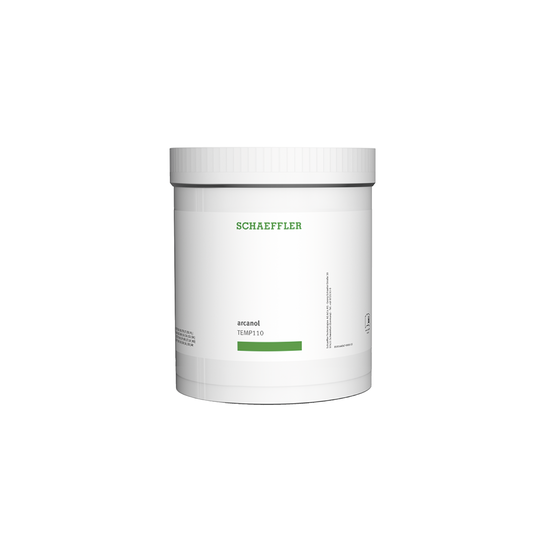

TEMP110 elektrimootorid; autondus -35 – +160 Kompleksne liitiumseep Osaliselt sünteetiline õli 2 130
TEMP120 valutehase masinad; paberitööstus -30 – +180 Polükarbamiid Sünteetiline õli 2 400
TEMP200 küpsetusahjud ja masinad; kompressori kolvide hooldustööd -30 – +260 PTFE Alkoxyfluoro õli 2 550

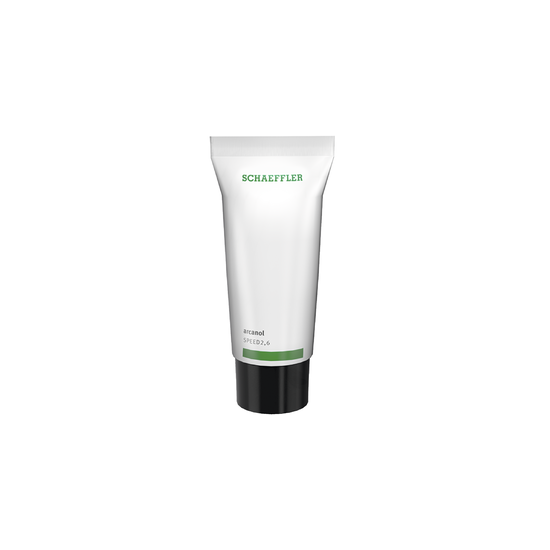

SPEED2,6 spindlid; pöördlauad; ehitus-/ remonditööriistad -40 – +120 Kompleksne liitiumseep Sünteetiline õli 2-3 25
VIB3 tuulikute rootorid; pakkemasinad; raudteetehnika -30 – +150 Kompleksne liitiumseep Mineraalõli 3 170
FOOD2 toidutööstus; NSF-H1, koššer ja halal sertifikatsioon -30 – +120 Kompleksne alumiiniumseep Sünteetiline õli 2 150
CLEAN-M clean room lahendus -30 – +180 Polükarbamiid Eeterõli 2 103
MOTION2 tuulikute pöörderingid -40 – +130 Liitiumseep Sünteetiline õli 2 50
Allikas: Schaeffler Technologies AG & Co. KG
NTN SNR määrete tehnilised omadused
Määre Kasutusala Töötemperatuur; °C Paksendi Alus Konsistents; NLGI Viskoossus temperatuuril +40°C; mm2/s

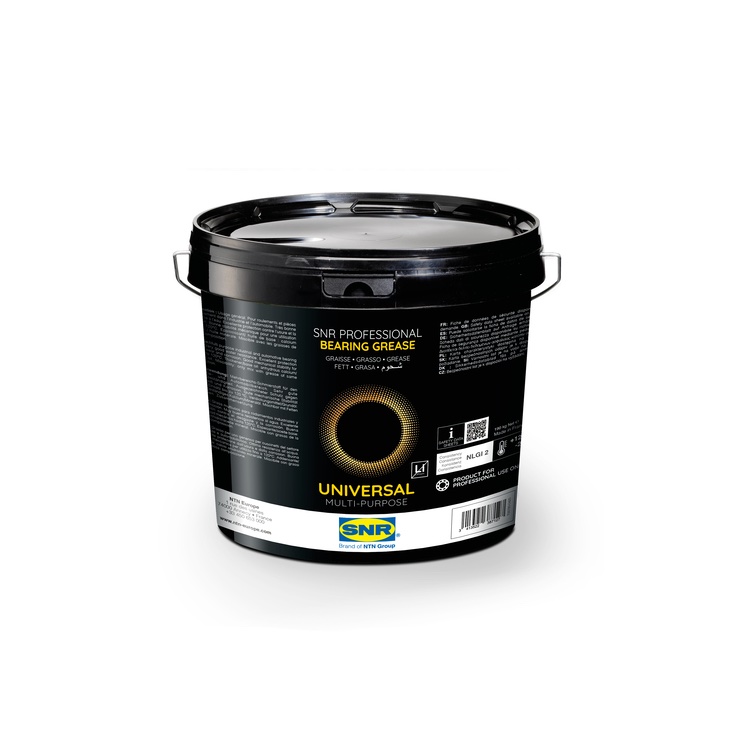

UNIVERSAL üldotstarbe; tööriistad; põllumajandustehnika -25 – +140 Liitiumseep Mineraalõli 2 115
UNIVERSAL + üldotstarbe; tööriistad; põllumajandustehnika -30 – +130 Liitium/kaltsiumseep Mineraalõli 2 220

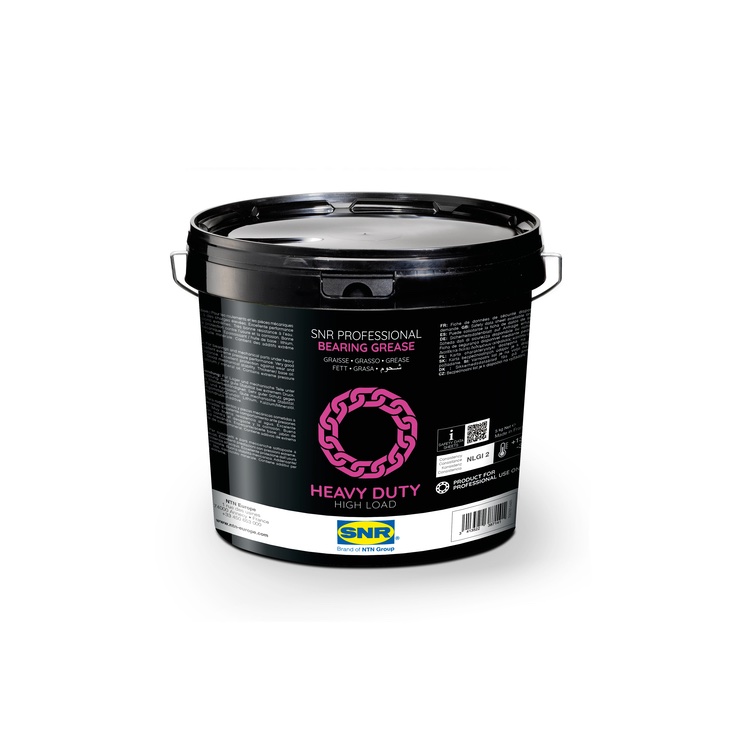

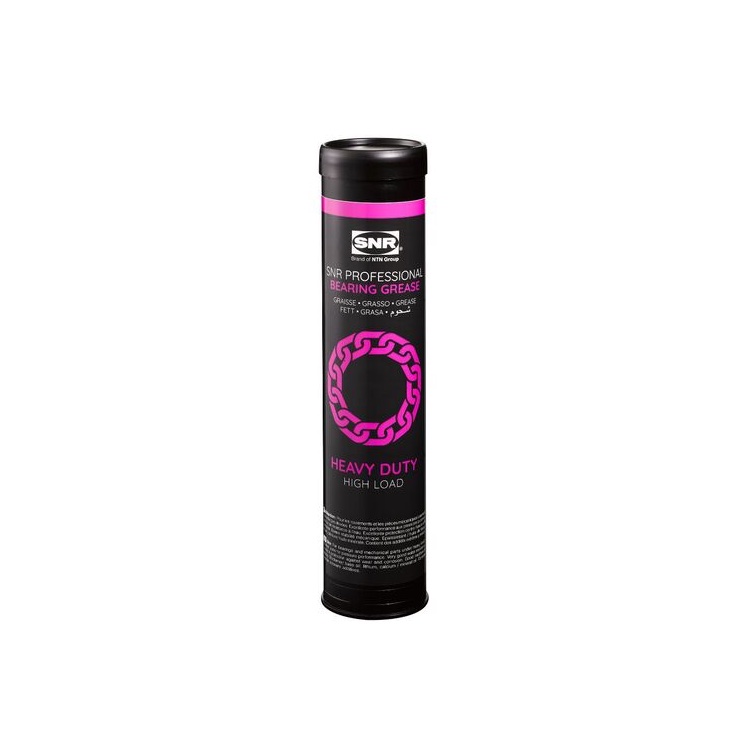

HEAVY DUTY metallurgia; raske ehitustehnika; konveierid; veepumbad -25 – +140 Liitium + EP* lisandid Mineraalõli 2 115
HEAVY DUTY + metallurgia; raske ehitustehnika; konveierid; veepumbad -30 – +150 Liitium + EP* lisandid Mineraalõli 2 150

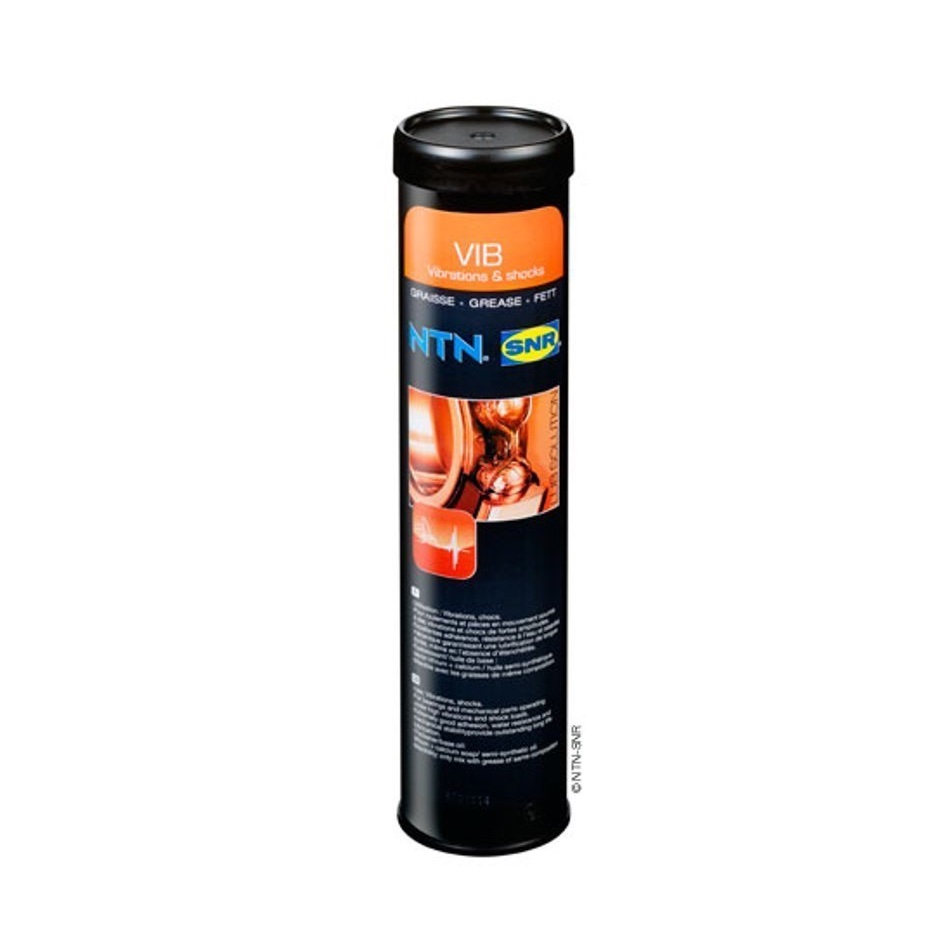

VIB kärjäärtööd; tsementtööd; paberitööstus -20 – +140 Liitium/kaltsiumseep Osaliselt sünteetiline õli 2 360
HIGH TEMP tekstiiltööstus; paberitööstus; kuuma õhu ventilaatorid; kuivatid; veepumbad -40 – +160 Polükarbamiid Osaliselt sünteetiline õli 2 160

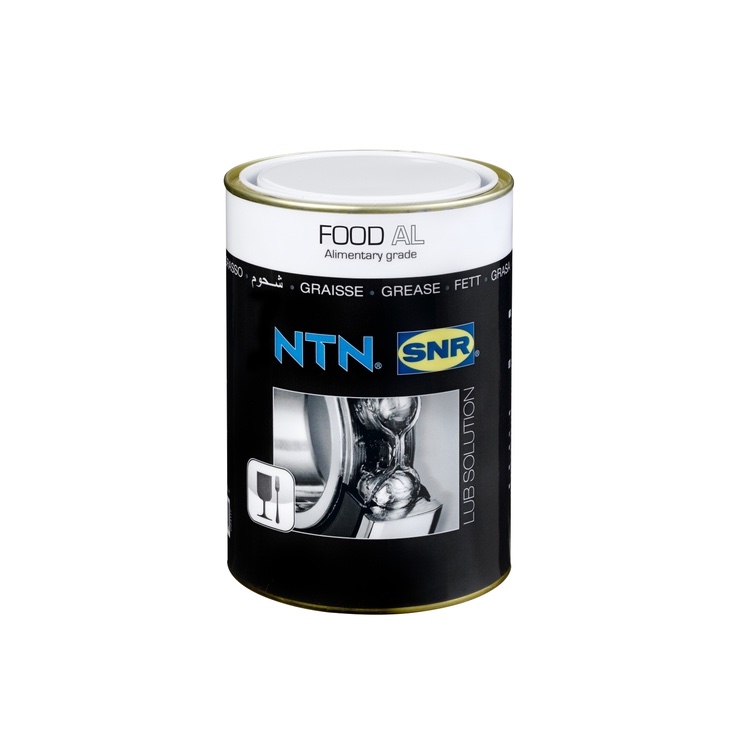

FOOD AL toidutööstus; küpsetusahjud; toidu ja joogikonveierid -25 – +120 Kompleksne alumiiniumseep Parafiin-mineraalõli 2 248
FOOD toidutööstus; küpsetusahjud; toidu ja joogikonveierid -30 – +120 Kompleksne alumiiniumseep Polüalfaolefiinõli 2 195
ULTRA HIGH TEMP valutehase masinad; paberitööstus; elektrimootorid -30 – +260 PTFE Perfluoritud sünteetiline polüeeterõli 2 460
HIGH SPEED + elektrimootorid; spindlid -45 – +120 Liitium/kaltsiumseep Eeterõli + SHC** 2 25
* EP – kulumisvastased lisandid
** SHC – sünteetilised süsivesinikud
Allikas: NTN SNR Roulements SA
